Aufgezeichnetes Ladeverhalten im Labor reproduzieren
Das Fahrzeug, das einen Ladefehler ausgelöst hat, ist möglicherweise nicht mehr verfügbar. Charge Playback nutzt unterstütztes Verhalten aus der aufgezeichneten Sitzung, um einen simulierten Ladepartner für einen weiteren Test zu erzeugen.
Testszenario: Das Fahrzeug ist weg; der Fehler muss weiter untersucht werden
Bewahren Sie die ursprüngliche Aufzeichnung der fehlgeschlagenen Sitzung auf. Nutzen Sie die unterstützten Playback-Funktionen, um den simulierten Partner aufzubauen und das relevante Verhalten gegenüber dem Gerät zu wiederholen. Vergleichen Sie ursprüngliche und neue Reaktion. Die Reproduktion unterstützter Kommunikation bildet nicht automatisch jede physische Eigenschaft des ursprünglichen Fahrzeugs nach.
Von CANoe-Aufzeichnungen zu comframe
Aufzeichnung erhalten. Analyse oder aktives Playback wählen.
Ihre vorhandenen Messdaten bleiben während der Softwareumstellung nutzbar. Diese drei Zustände unterscheiden die heutigen Möglichkeiten von der geplanten EV-Simulation in comframe.
Charge Playback in CANoe
In CANoe verfügbar
Unterstütztes aufgezeichnetes Verhalten der Ladegegenstelle als aktive Simulation wiedergeben. Charge Playback ist in der CANoe-Implementierung von comemso seit Langem verfügbar; Protokoll, Richtung und Hardware für Ihre Aufzeichnung abstimmen.
CANoe-Aufzeichnungen in comframe
Import und Analyse verfügbar
Messaufzeichnungen aus CANoe können Sie heute in comframe importieren und analysieren. Nutzen Sie vorhandene Nachweise weiter und untersuchen Sie Kommunikation, Zeitverhalten und den verfügbaren Messkontext.
EV-Simulation in comframe
Für Q1/2027 geplant
In CANoe aufgezeichnetes EV-Verhalten mit Charge Playback in comframe als EV-Simulation wiedergeben, sodass eine EVSE erneut damit interagieren kann. Dieser Ablauf ist geplant und noch nicht freigegeben.
Für Ihre Aufzeichnung Dateiformat, erfasste Inhalte, Protokoll und passenden EVCA-Aufbau abgleichen. Import und Analyse sind unabhängig von der geplanten Freigabe des aktiven EV-Playbacks verfügbar.
Eine Aufzeichnung kann die Vergangenheit erklären. Der Prüfling braucht den Partner erneut.
Aufgezeichnete Abläufe sind wichtige Nachweise, bleiben jedoch passiv. Sie bilden den Kommunikationspartner nicht nach, starten keinen neuen Ladeablauf und können nicht zeigen, ob der Prüfling (DUT) nach einer Korrektur anders reagiert.
Nutzen Sie die Aufzeichnung, um Ladeverhalten unter kontrollierten Bedingungen zu reproduzieren. Der Feldfall wird zu einer wiederverwendbaren Prüfeingabe statt zu einer einmaligen Beobachtung.

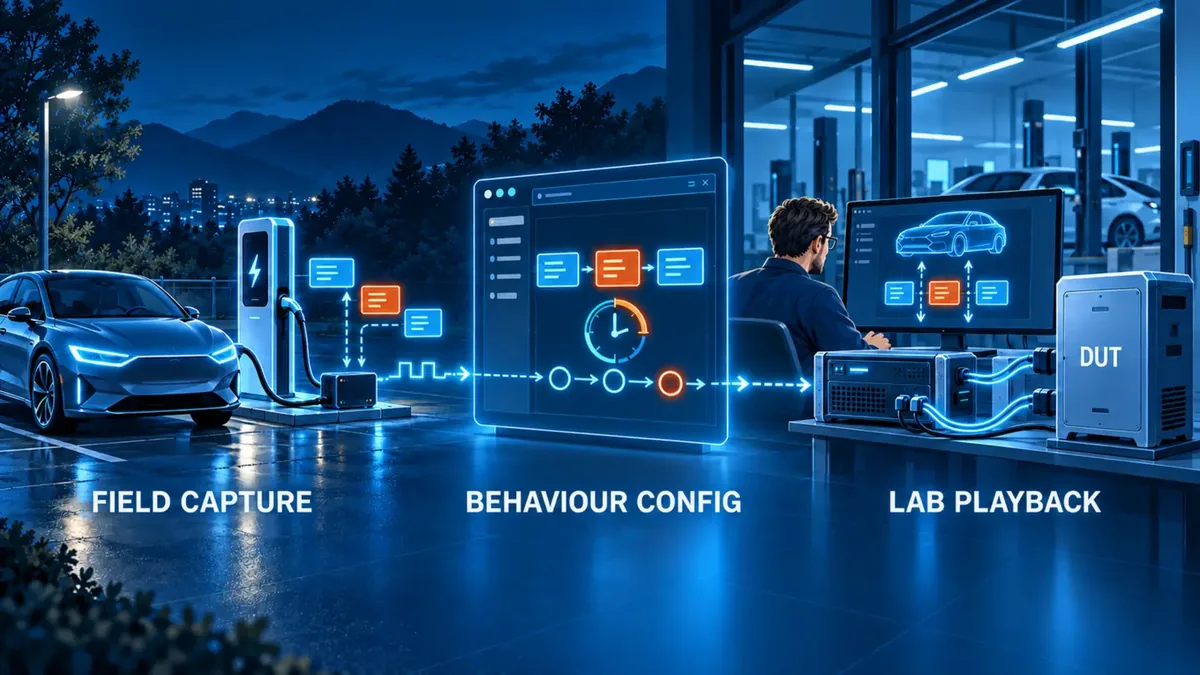

Ein reales Ereignis in einen wiederverwendbaren Laborpartner überführen
Der Ablauf erhält den Ursprung des Falls und überführt unterstütztes Kommunikationsverhalten in eine wiederholbare aktive Simulation. Er soll Ladeverhalten reproduzieren, nicht lediglich die Sitzung erneut anzeigen.

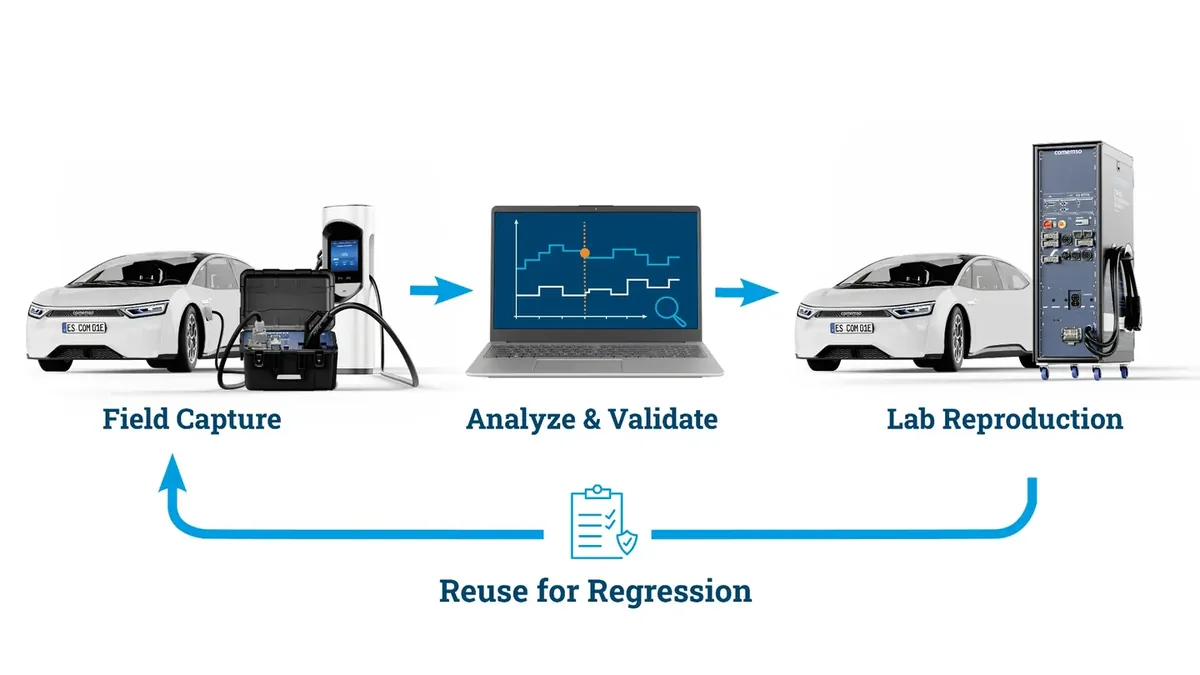

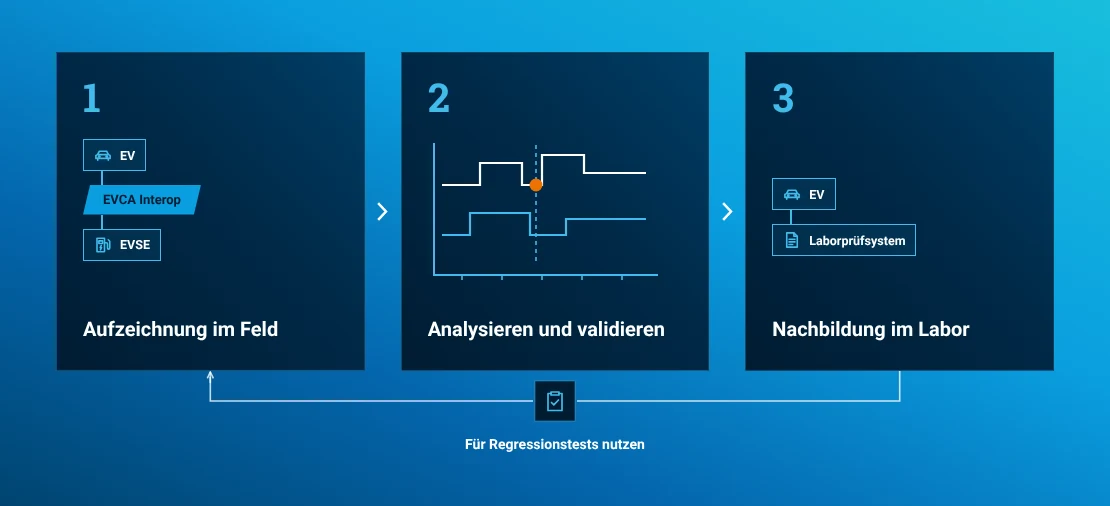

Felderfassung mit EVCA Interop

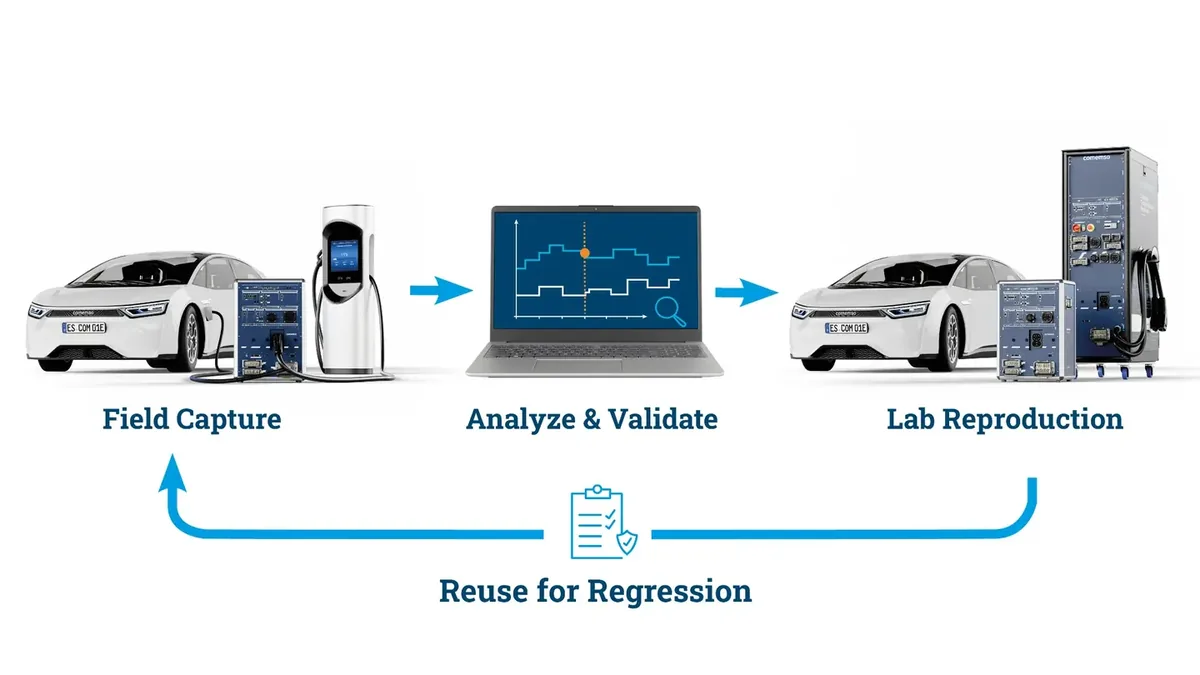

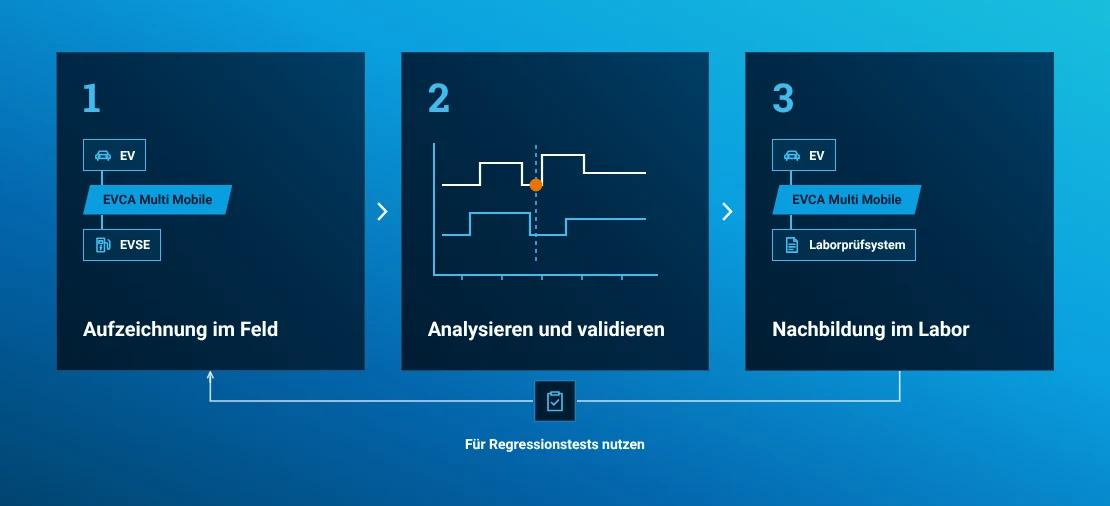

Felderfassung mit EVCA Multi Mobile
Laborreproduktion mit EVCA Flex oder EVCA Multi Mobile. Wählen Sie eines der beiden Laborsysteme für den erforderlichen Aufbau. Charge Playback überführt unterstützte aufgezeichnete Kommunikation in eine aktive Prüfeingabe.
Das reale Zusammenspiel aufzeichnen
Erfassen Sie Protokollfolge, relevantes Zeitverhalten und verfügbaren Signal- oder Messkontext, während reales Fahrzeug und reale EVSE (Ladestation) interagieren.
Unterstütztes Verhalten extrahieren
Erstellen Sie aus der Aufzeichnung ein qualifiziertes Verhaltensmodell. Erhalten Sie Quellkennung, Protokollversion, Richtung und Umwandlungsstatus.
Den Prüfling erneut betreiben
Stellen Sie den abgeleiteten Ladepartner an der physischen Schnittstelle bereit und vergleichen Sie das neue Ergebnis nach einer Korrektur, Varianten- oder Versionsänderung.

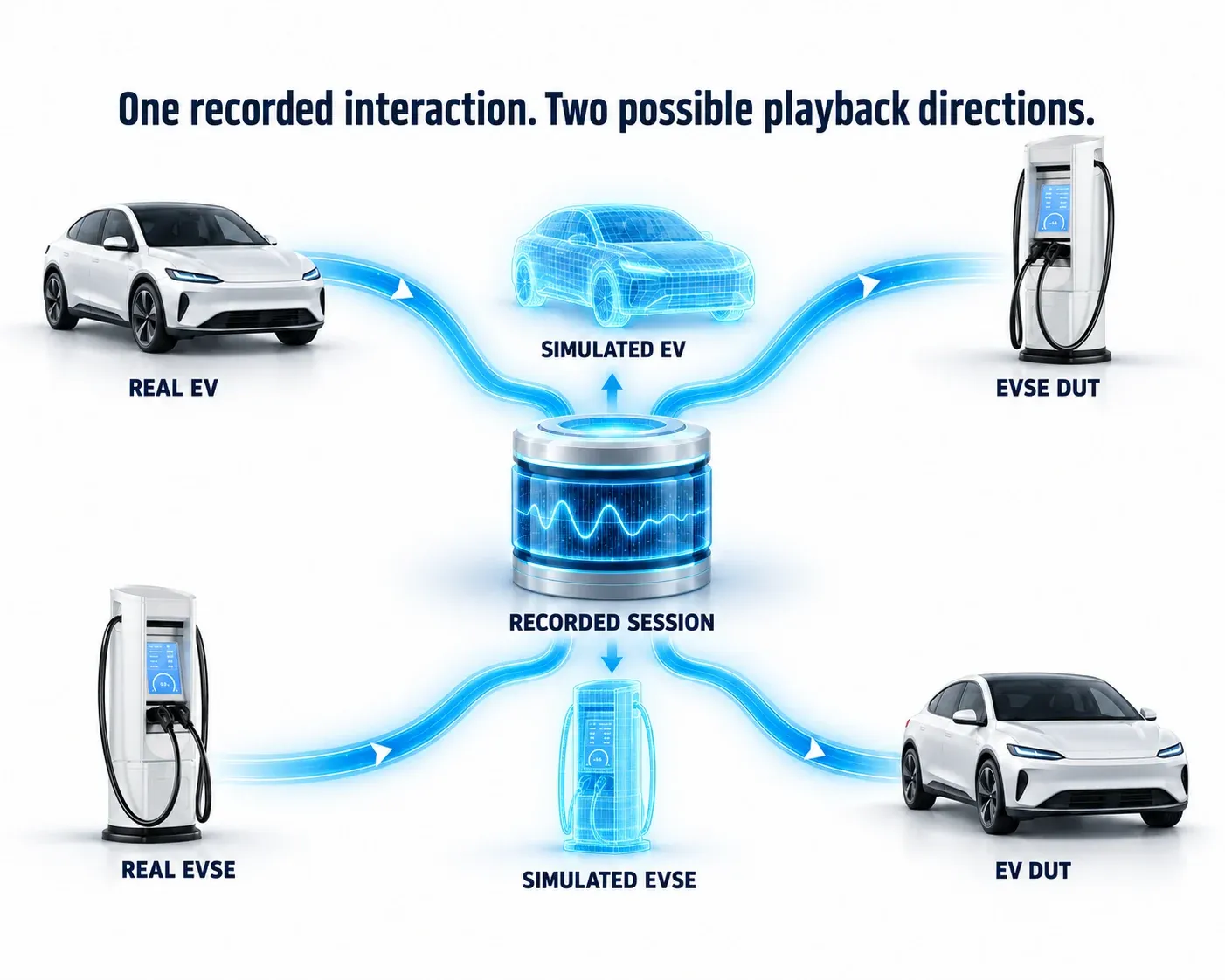

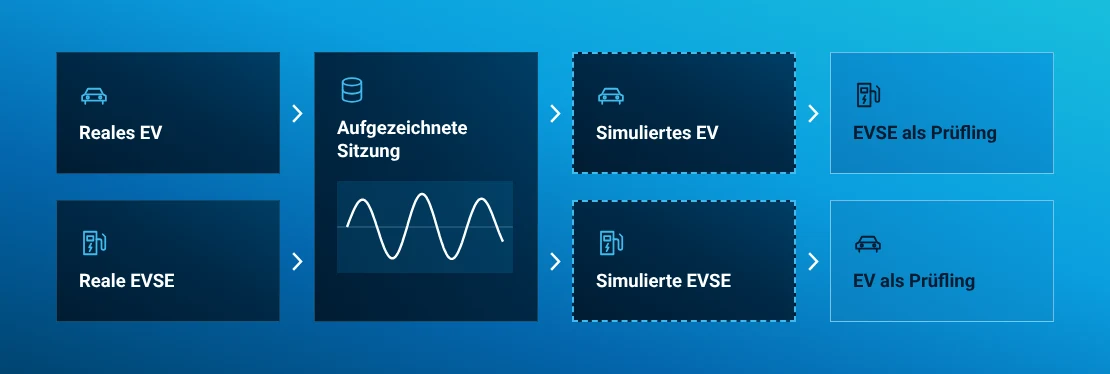

Aufgezeichnetes Fahrzeugverhalten für Ladestationstests oder aufgezeichnetes Ladestationsverhalten für Fahrzeugtests nutzen
Die Funktion hat zwei Prüfrichtungen, jeweils mit eigener Schnittstellen-, Protokoll-, Sicherheits- und Freigabedefinition. Das hier genannte comframe-Ziel Q1/2027 bezieht sich auf aufgezeichnetes EV-Verhalten als EV-Simulation für eine EVSE als Prüfling.
Ein aufgezeichnetes Fahrzeug als simuliertes Fahrzeug bereitstellen
Erfassen Sie, wie ein reales Fahrzeug kommuniziert hat, leiten Sie das unterstützte Verhalten ab und nutzen Sie es als aktive Gegenstelle für eine Ladestation als Prüfling. Dies ist hilfreich, wenn ein Ladestationsproblem nur mit einer Fahrzeugimplementierung auftritt.
- Prüfling: Ladestation oder SECC
- Partner: simuliertes Fahrzeug aus einer aufgezeichneten Sitzung
- Entscheidung: Verarbeitet die Ladestation dasselbe Verhalten jetzt korrekt?
Eine aufgezeichnete Ladestation als simulierte Ladestation bereitstellen
Erfassen Sie, wie eine reale Ladestation kommuniziert hat, leiten Sie das unterstützte Verhalten ab und nutzen Sie es als aktive Gegenstelle für ein Fahrzeug oder einen EVCC (fahrzeugseitiges Lade-Kommunikationssteuergerät) als Prüfling. Dies ist hilfreich, wenn ein Fahrzeugproblem von einer Ladestationsimplementierung abhängt.
- Prüfling: Fahrzeug oder EVCC
- Partner: simulierte Ladestation aus einer aufgezeichneten Sitzung
- Entscheidung: Verarbeitet das Fahrzeug dasselbe Verhalten jetzt korrekt?

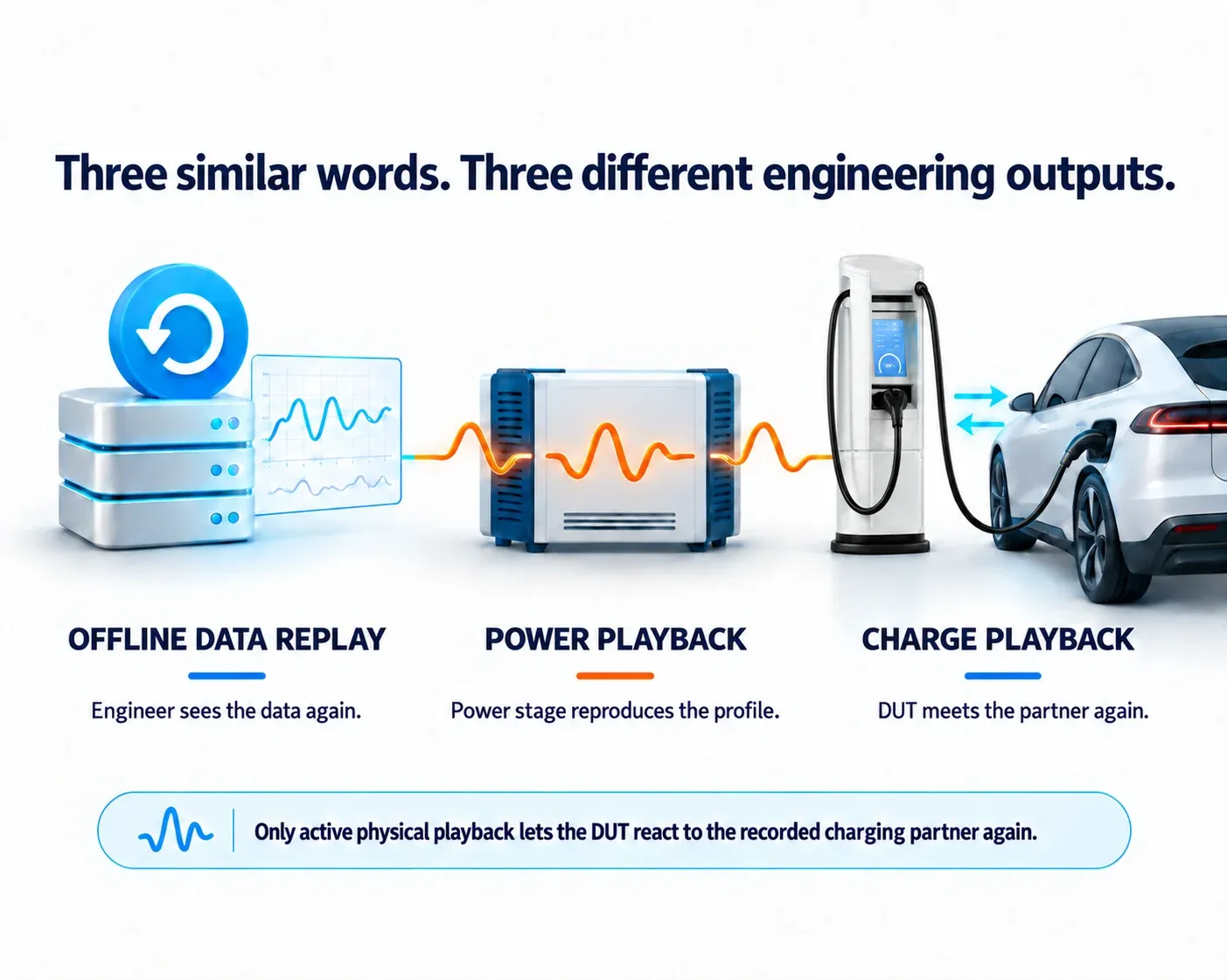

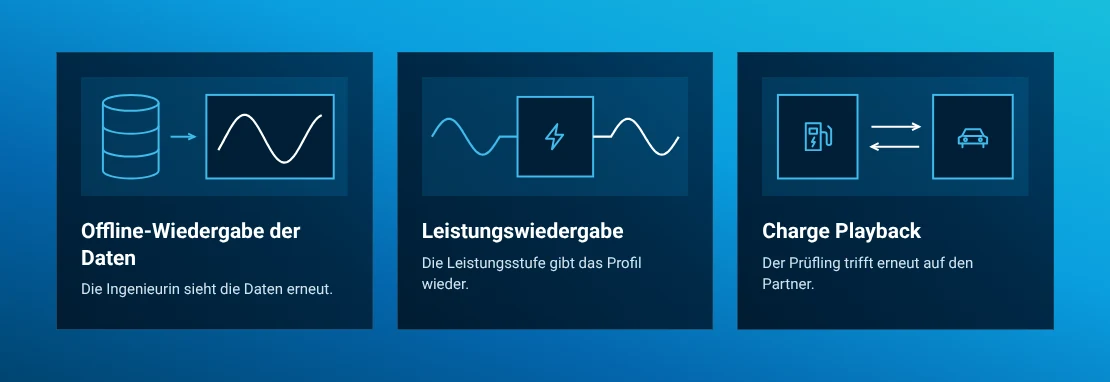

Datenprüfung, Leistungsprofile und aktives Ladepartnerverhalten trennen
Diese Abläufe können dieselbe Quellsitzung verwenden, beantworten aber unterschiedliche technische Fragen.
Scrollen Sie die Tabelle auf kleinen Bildschirmen horizontal, um alle Spalten zu sehen.
| Auswahlkriterium | Offline-Datenwiedergabe | Wiedergabe von Leistungsprofilen | Charge Playback |
|---|---|---|---|
| Hauptzweck | Gespeicherte Aufzeichnungen und Messungen prüfen | Spannungs- oder Stromprofile reproduzieren | Den Prüfling erneut mit einem aufgezeichneten Ladepartner interagieren lassen |
| Ausgabe | Wiedergabe einer Ladesitzung in Analysewerkzeugen | Verhalten einer elektrischen Quelle oder Last | Aktives Fahrzeug- oder Ladestationsprotokollverhalten an der physischen Schnittstelle |
| Wer reagiert? | Der Ingenieur | Die Leistungsstufe und der angeschlossene Prüfling | Das geprüfte Fahrzeug, der EVCC, die Ladestation oder der SECC |
| Bester Einsatz | Prüfung, Austausch und Diagnose | Untersuchungen von Leistungsstufen und Energieprofilen | Reproduktion von Feldproblemen und Regressionsverifizierung |
Schwierige partnerspezifische Probleme in wiederverwendbare Prüfaufzeichnungen überführen
Der stärkste Anwendungsfall ist keine normale Sitzung, sondern ein reales Problem, das verschwindet, sobald Fahrzeug oder Ladestation den Standort verlässt.
Die Lücke zwischen Testveranstaltung und Labor schließen
Einen partnerspezifischen Fehler von einem Testival, einer Feldkampagne oder einem Eskalationsstandort mitbringen.
Ein ladestationsspezifisches Fahrzeugproblem wiederholen
Nach Änderungen an EVCC- oder Fahrzeugsoftware dasselbe simulierte Ladestationsverhalten nutzen.
Ein fahrzeugspezifisches Ladestationsproblem wiederholen
Den SECC (ladestationsseitiges Lade-Kommunikationssteuergerät) oder die Ladestation mit demselben aus dem Feld abgeleiteten Fahrzeugverhalten prüfen.
Kundenfälle als nachvollziehbare Prüfeingaben erhalten
Quelle, Umwandlung, Ausführung und Ergebnis über Projekte und Freigabestände hinweg zuordenbar halten.
Wiederholte Vor-Ort-Einsätze reduzieren
Einmal erfassen, in kontrollierter Umgebung untersuchen und mit einer überprüften Korrekturhypothese zurückkehren.
Den Fall nach jeder relevanten Änderung wiederverwenden
Den abgeleiteten Partner einer wiederholbaren Kampagne hinzufügen, soweit Automatisierung unterstützt wird.
Den richtigen EVCA-Pfad für Erfassung, Ursachenanalyse und Laborprüftiefe nutzen
Vorhandene Aufzeichnungen heute nutzen
- Charge Playback ist in CANoe für die abgestimmte Aufzeichnung, Prüfrichtung und Systemkonfiguration bereits verfügbar.
- CANoe-Messaufzeichnungen können bereits zur Analyse in comframe importiert werden.
- Der freigegebene aktive Playback-Ablauf lässt den Prüfling an der physischen Ladeschnittstelle interagieren.
- Ein qualifizierter Fall kann für wiederholte Prüfungen erhalten bleiben.
Ablauf mit Ihrem Prüffall abgleichen
- Unterstützte Protokolle, Rollen und Versionen.
- Signale der unteren Ebene, physische Schnittstelle und Leistungsintegration.
- Bearbeitbare Inhalte, Zeitvorgaben und Parametergrenzen.
- TLS, Zertifikate, Automatisierung, Berichterstellung und APIs.
Aufzeichnung, Richtung und Nachweise vor der Hardwareauswahl definieren
Charge Playback ist keine feste Stückliste. Eine sinnvolle Konfiguration beginnt mit dem realen Problem und endet mit einem definierten aktiven Partner, einer physischen Schnittstelle und einer Verifizierungsmethode.
Häufige Fragen zu Playback und zur Übertragung vom Feld ins Labor
Was leistet diese Funktion?
Sie überführt eine aufgezeichnete reale Ladepartnerinteraktion in eine wiederverwendbare aktive Laborkonfiguration. Der Prüfling interagiert anschließend an der physischen Ladeschnittstelle mit einem simulierten Fahrzeug oder einer simulierten Ladestation, abgeleitet aus der ursprünglichen Sitzung.
Wie unterscheidet sie sich von Offline-Wiedergabe?
Offline-Wiedergabe führt gespeicherte Informationen in Aufzeichnungen, Diagramme oder Analysewerkzeuge zurück. Sie hilft dem Ingenieur, Vergangenes zu untersuchen. Diese Funktion führt einen neuen physischen Test aus, damit der Prüfling erneut auf das aufgezeichnete Partnerverhalten reagieren kann.
Wie unterscheidet sie sich von der Wiedergabe von Leistungsprofilen?
Die Wiedergabe von Leistungsprofilen reproduziert Spannungs- oder Stromprofile über Quellen- oder Lastgeräte. Die hier beschriebene Funktion ist protokollorientiert. Sie reproduziert das Ladepartnerverhalten an der Fahrzeug- oder Ladestationsschnittstelle. Die Leistungsintegration bleibt ein separater Konfigurationsumfang.
Was wird während der Feldsitzung aufgezeichnet?
Die Aufzeichnung kann unterstützte Ladeprotokollinhalte, Reihenfolge und Zeitverhalten zusammen mit relevantem Signal- und Messkontext umfassen. Genaue Protokolle, Low-Level-Signale, Zugang zu verschlüsselter Kommunikation und Messkanäle hängen vom gewählten EVCA, der Aufzeichnungssoftware und der Anwendungsversion ab.
Was ist Playback von Fahrzeugverhalten?
Es nutzt von einem realen Fahrzeug aufgezeichnetes Verhalten, um ein aktiv simuliertes Fahrzeug für die Prüfung einer Ladestation zu erzeugen. Die Verfügbarkeit hängt vom unterstützten Protokoll, der Aufzeichnungsqualität, gewählter Hardware und dem freigegebenen Umwandlungsablauf ab. Charge Playback ist in CANoe verfügbar; die EV-Simulation mit Charge Playback in comframe ist für Q1/2027 geplant.
Was ist Playback von Ladestationsverhalten?
Es nutzt von einer realen Ladestation aufgezeichnetes Verhalten, um eine aktiv simulierte Ladestation für die Fahrzeugprüfung zu erzeugen. Unterstützte Richtung, Protokollumfang und physische Schnittstelle müssen für das Projekt bestätigt werden.
Vom Feld ins Labor
Den realen Ladefall ins Labor zurückbringen.
Spezifizieren Sie erfasste Richtung, unterstütztes Verhalten, Laborprüfling und Vergleichsergebnis.
