Easy Chester Calimera. Mobile EVSE-Metrologie
AC- und DC-EVSE-Kalibriersystem – Easy Chester Calimera
Easy Chester Calimera ist ein mobiles Kalibriersystem für die Energiemessung von AC- und DC-Ladestationen. Vergleichen Sie die von der Station erfasste Energie mit einer kalibrierten Referenz, während eine geregelte reale Last angelegt wird. Wiederholen Sie definierte Betriebspunkte und dokumentieren Sie Bedingungen und Abweichungen. Der AC- und DC-Umfang hängt von der ausgewählten Konfiguration ab.
Produktrolle
Was ist Easy Chester Calimera?
Easy Chester Calimera ist das mobile Kalibrierprodukt innerhalb der Easy-Chester-Plattform. Es ist für Organisationen ausgelegt, die die von einer installierten Ladestation gemessene Energie unter definierten Ladebedingungen mit einem rückführbaren Referenzwert vergleichen müssen.
Ein eigenständiges Leistungsmessgerät erzeugt nicht den erforderlichen Ladevorgang. Calimera ergänzt rund um das Referenzinstrument EV-seitiges Ladeverhalten, Kommunikation, Last, Kühlung, Prüfpunktregelung, synchronisierte Erfassung und Bericht.

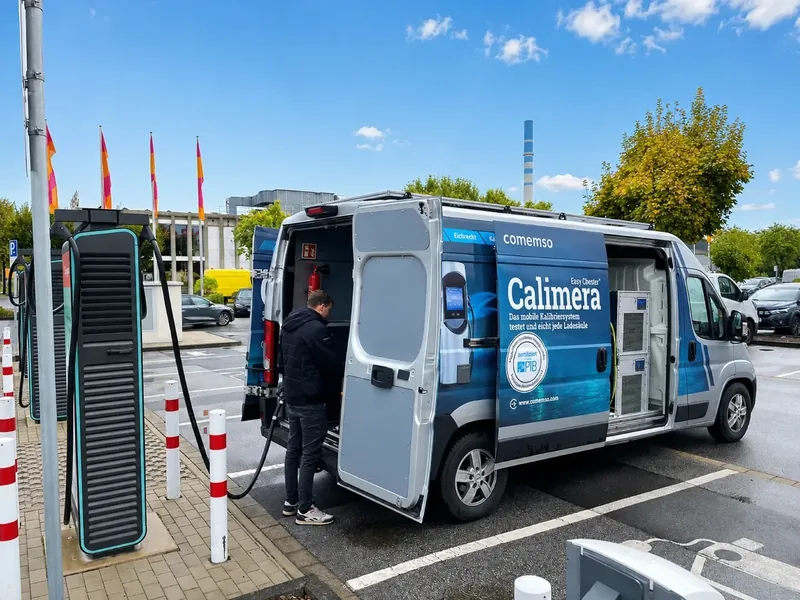

Installierte EVSE
Die Ladestation dort vermessen, wo sie betrieben wird, statt für den dauerhaften Feldeinsatz vorgesehene Infrastruktur auszubauen.
Definierter Betriebspunkt
Geregelte Spannung, Strom und Dauer anwenden, statt von einem unkontrollierten Fahrzeugzustand abhängig zu sein.
Rückführbarer Vergleich
Referenzwert und Ladestationswert demselben Ladevorgang zuordnen.
Strukturierte Nachweise
Konfiguration, Messdaten, Kennungen und Ergebnis in einem dokumentierbaren Ablauf verbinden.
Kontrollierte Ausführung
Kalibrierabläufe sollten einfach, wiederholbar und zuordenbar sein
Der Ablauf hält Ladestationsidentität, ausgewählte Schnittstelle, Referenzkette, Betriebspunkt, Messwerte und Endergebnis von der Vorbereitung bis zum Bericht miteinander verknüpft.
Identifizieren
EVSE-, Steckverbinder-, Zähler- und Standortinformationen erfassen.
Konfigurieren
Schnittstelle, Prüfpunkte, Lastmodus und Referenzgeräte auswählen.
Anschließen
Den Ladevorgang mit kontrolliertem EV-seitigem Verhalten aufbauen.
Stabilisieren
Den erforderlichen Spannungs- und Strompunkt erreichen und halten.
Vergleichen
Referenz- und EVSE-Zählerwerte für dasselbe Intervall erfassen.
Berichten
Konfiguration, Werte, Abweichungen und Ergebnis dokumentieren.
EVSE-Identität, Betriebspunkt, Referenzmesswerte und Ergebnis in einem Kalibrierprotokoll verknüpft halten.
Die Prüfung konfigurieren, statt die Prüfumgebung zu entwickeln. Freigegebene Prüfpunkte, Messlogik und Berichtsstruktur überführen wiederkehrende Kalibrierarbeiten in einen kontrollierten betrieblichen Prozess.
Verifikation mit geregelter realer Last
Realen Energiefluss verwenden, wenn die Messung selbst geprüft wird
Die Verifikation mit realer Last vergleicht Stations- und Referenzmessung während desselben physischen Energieflusses an einem definierten Betriebspunkt. Sie hält Ladekommunikation, installierten Strompfad und thermisches Verhalten innerhalb eines wiederholbaren Prüfereignisses. Spezielle Zählerkreisverfahren bleiben eine verfahrensspezifische Option und sind nicht das zentrale Calimera-Produktversprechen.
Reale EV-seitige Kommunikation
Die Ladestation folgt der tatsächlichen Low-Level- und High-Level-Sequenz, die die ausgewählte Schnittstelle erfordert.
Reale Spannung und realer Strom
Referenzzähler und EVSE-Zähler erfassen denselben physischen Energiefluss.
Stabile Last und Dauer
Das konfigurierte Last- und Kühlkonzept hält den Messpunkt lange genug für die erforderliche Auswertung.
Rückführbares AC- oder DC-Leistungsmessgerät
Das freigegebene Messgerät liefert den Referenzwert und den Unsicherheitskontext für die Kalibrierkette.
Zähler der installierten Ladestation
Der EVSE-Wert bleibt mit Ladestationsidentität, Firmware, Steckverbinder und Prüfpunkt verknüpft.
Ein Vorgang, zwei Messwerte
Das Ergebnis basiert auf synchronisierter Erfassung statt auf dem manuellen Zusammenführen unverbundener Messungen.

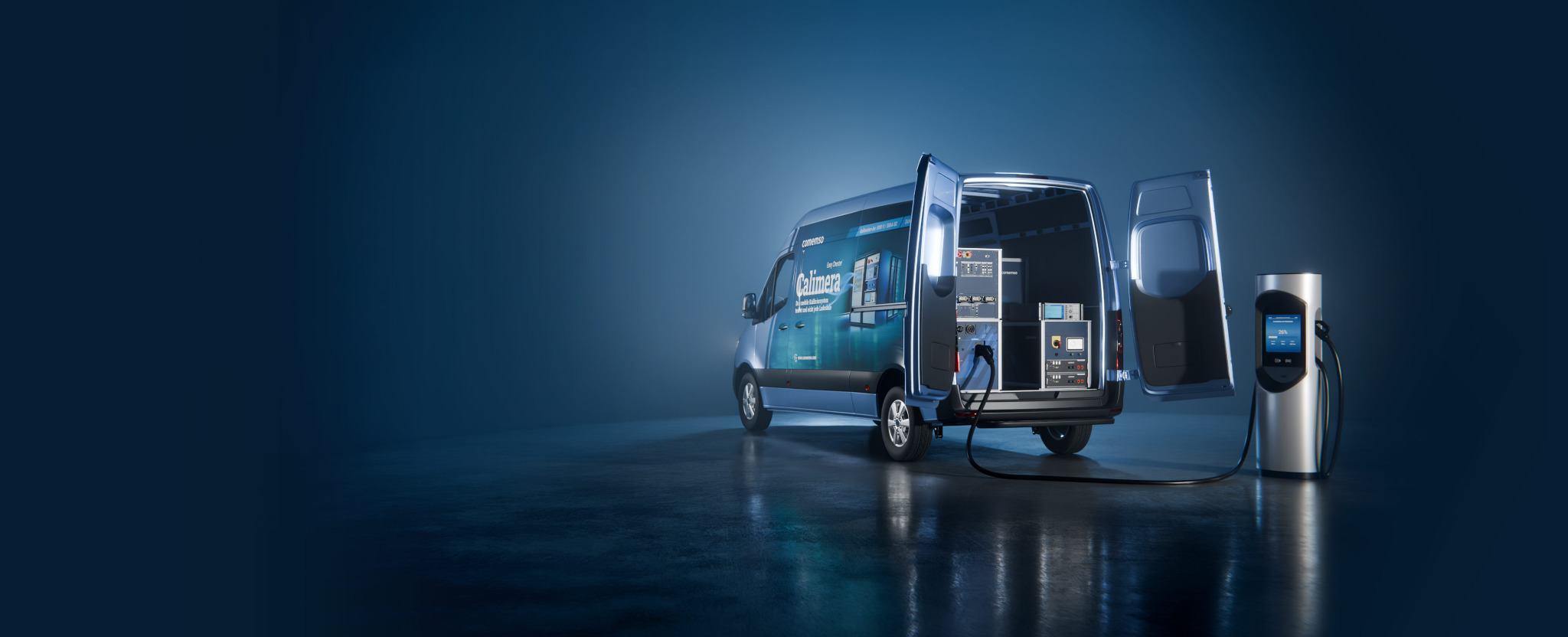

Mobile Laborarchitekturen
Vom kompakten Servicefahrzeug bis zum vollständigen mobilen Kalibrierlabor
Die mobile Plattform wird nach Ladestationsportfolio, Leistung, Nutzlast, Kühlung, lokalem metrologischem Rahmen und Betriebsmodell der Kalibrierorganisation ausgewählt.

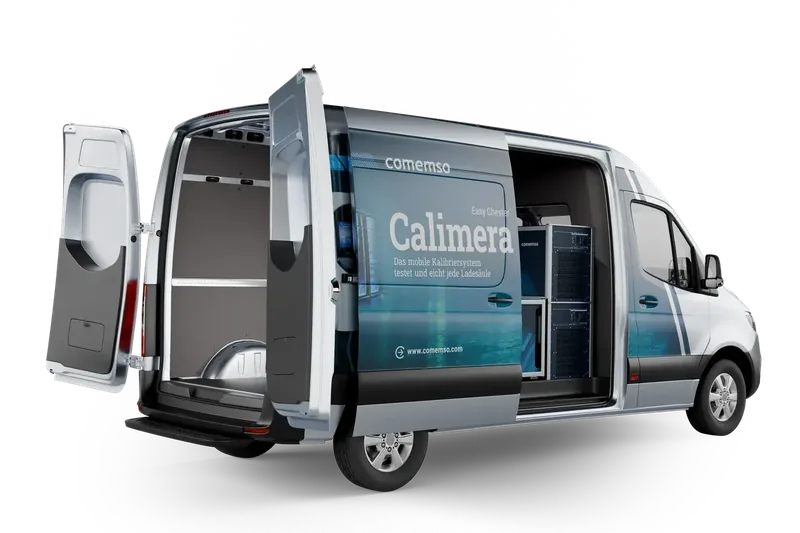

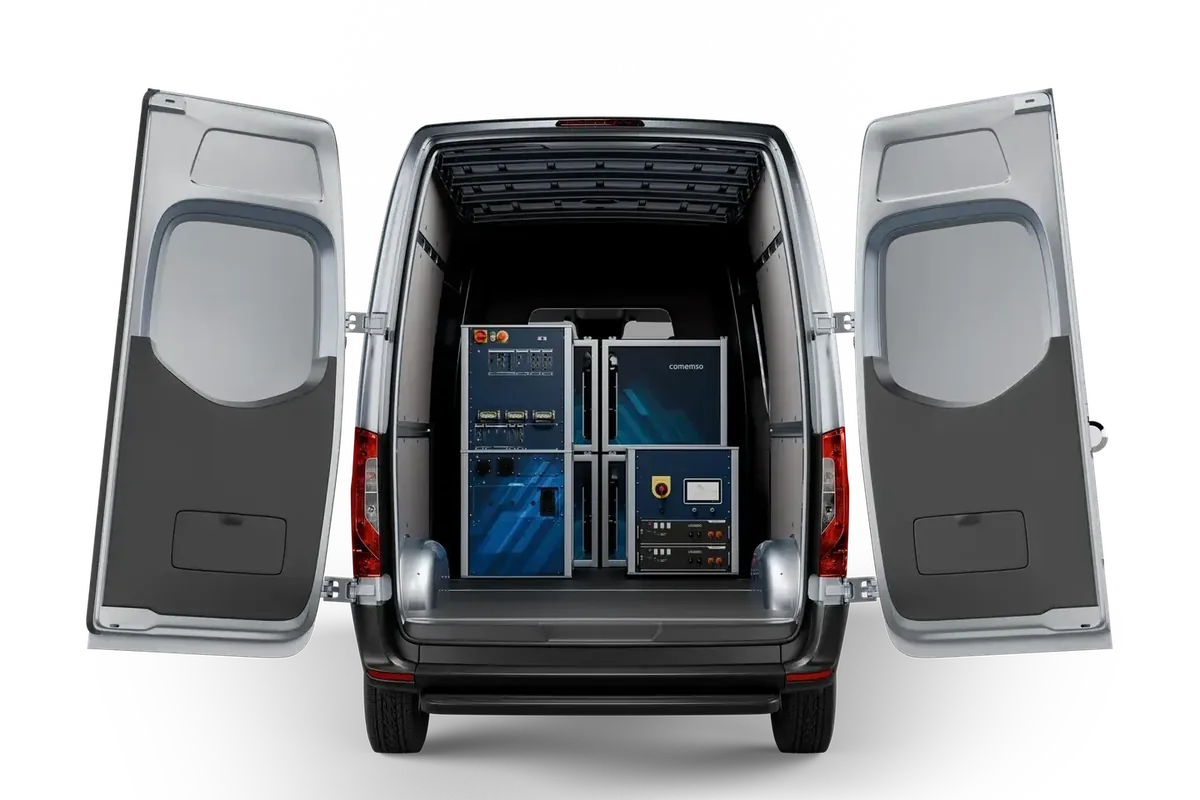

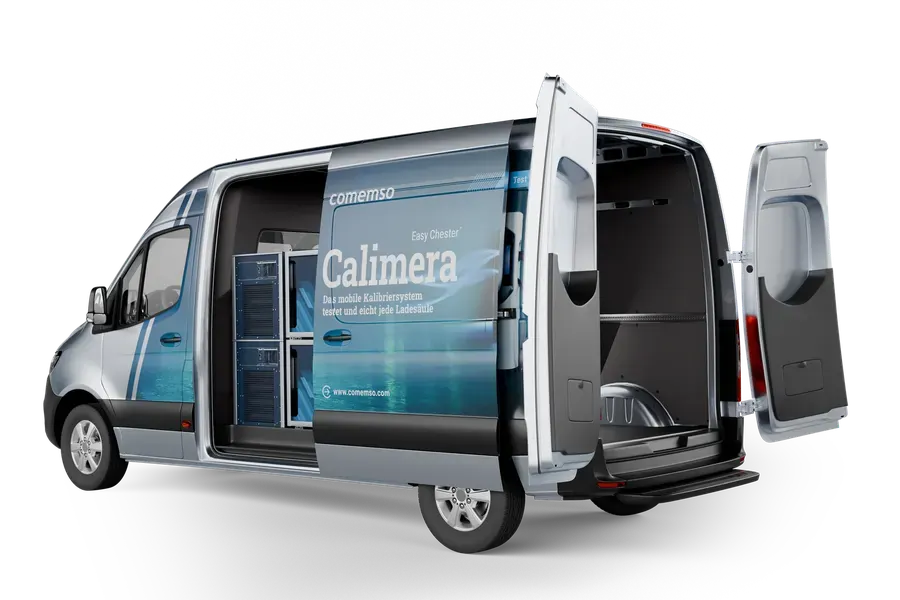

Kompakte Hochleistungs-Transporterklasse
Eine integrierte Fahrzeugklasse für mobile AC- und DC-Kalibrierung mit Last, Kühlung, Referenzmessung und Bedienarbeitsplatz.
- Auf das vorgesehene CCS-, CHAdeMO-, NACS- oder AC-Portfolio abgestimmt
- Standard- und Boost-Betriebsarten gemäß freigegebener Konfiguration
- Stromversorgung, Belüftung, Nutzlast und Kabelführung als ein System ausgelegt

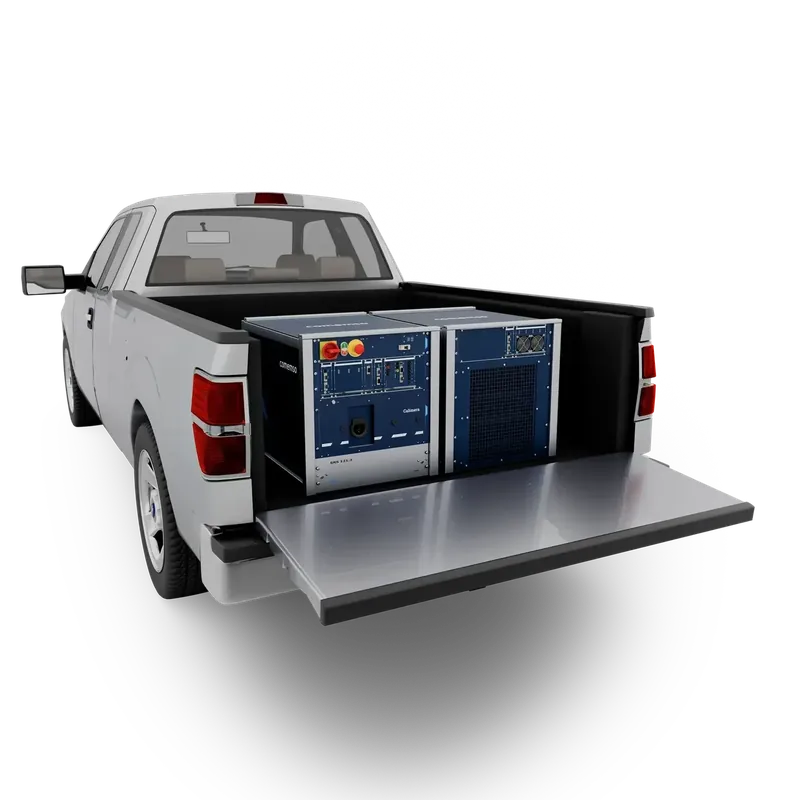

Pickup-Klasse für USA und NIST
Eine spezielle mobile Konfiguration für den nordamerikanischen Feldeinsatz und NIST-bezogene metrologische Abläufe.
- Fahrzeug- und Nutzlastkonzept an den regionalen Betrieb angepasst
- Kontext von NIST Handbook 44 und Handbook 130 gemäß freigegebenem Projektumfang
- Steckverbinder, Last- und Referenzgeräte für den Zielmarkt ausgewählt

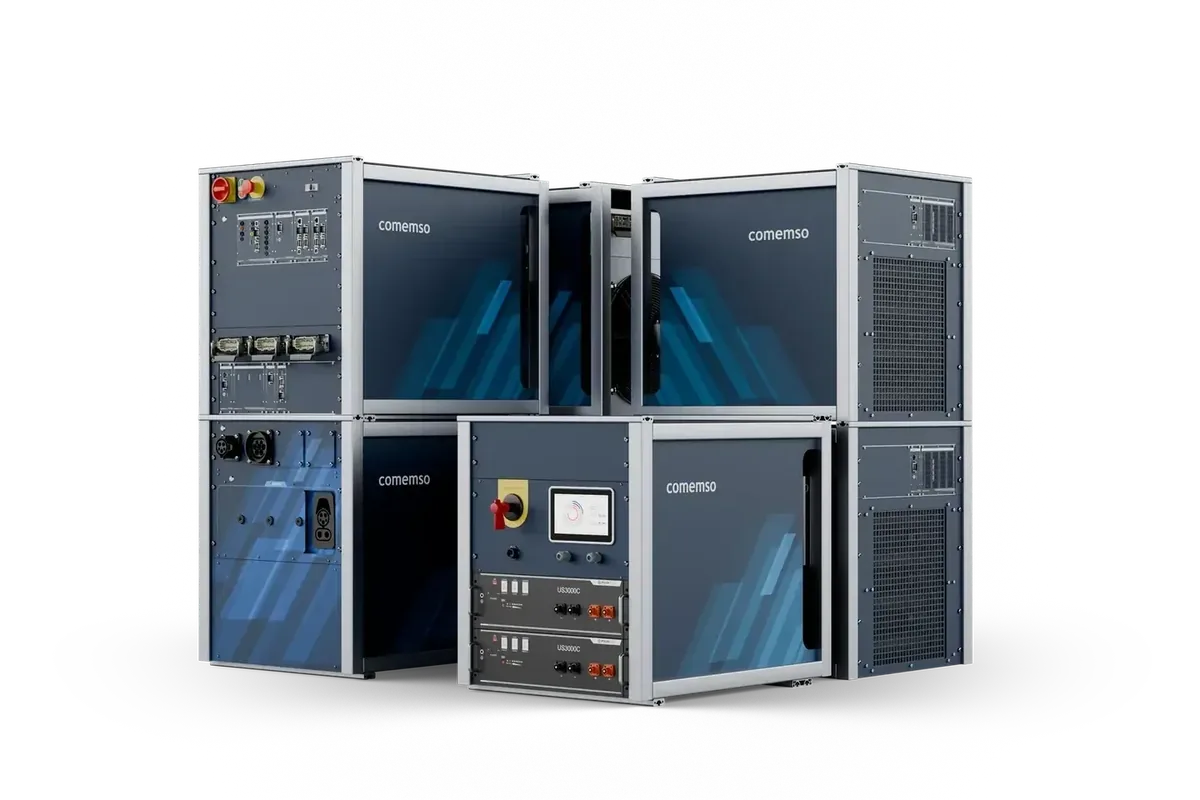

Last- und Kühlstrategie
Standard-Modus für länger haltbare Prüfpunkte. Boost-Modus für kurze Hochstrompunkte.
Calimera verwendet für Europa und Asien nun eine kompakte Hochleistungssystemklasse. Die Betriebsart wird nach erforderlichem Strom und Haltezeit ausgewählt, statt mehrere überlappende Hardwareklassen zu schaffen.
Wiederkehrende Kalibrierpunkte
Etwa 30 bis 60 MinutenAusgelegt für stabile und wiederholbare Betriebspunkte bei routinemäßigen Kalibrieraufgaben. Die endgültige Dauer hängt von Spannung, Strom, Umgebungsbedingungen und Kühlung ab.
Hochstrom-Kalibrierpunkte
Bis zu 3 MinutenStellt kurze Hochstrombetriebspunkte bereit, wenn das Verfahren mehr Strom benötigt, als der länger haltbare Bereich des Standard-Modus erlaubt.
Veröffentlichte Werte sind Referenzbeispiele, keine universell gleichzeitig oder dauerhaft geltenden Grenzen. Das freigegebene Angebot legt Spannungs-, Strom-, Leistungs-, Dauer-, Kühlungs- und Sicherheitsgrenzen fest.
Die gesamte Messkette zuordenbar halten.
Identifizierte EVSE, Ladeschnittstelle, Last und Kühlung, kalibrierten Referenzzähler und Softwareaufzeichnung demselben Prüfpunkt zuordnen. Betriebsbedingungen, Zeitstempel, Werte und Diagnosen im Bericht erhalten.
Kalibrierfähigkeit, Laborakkreditierung und rechtliche Anerkennung sind getrennte Aussagen. Maßgeblich bleiben der freigegebene Laborumfang und das marktbezogene Verfahren.
Offene Messgeräteintegration
Präzisionsleistungsmessgeräte über offene, dokumentierte Schnittstellen integrieren
Metrologieinstitute und Kalibrierorganisationen betreiben häufig bereits freigegebene Referenzinstrumente. Calimera integriert das ausgewählte Leistungsmessgerät in denselben kontrollierten Ablauf, statt eine universelle Messgerätewahl vorzugeben.
Die freigegebene Kette erhalten
Die vom Labor und seinem Unsicherheitsbudget bestimmten Referenzgeräte verwenden.
Erfassung automatisieren
Messgerätewerte in denselben Prüfpunkt- und Berichtskontext wie die Ladestation einbringen.
Manuelle Übertragung vermeiden
Übertragungs-, Zeitstempel- und Zuordnungsfehler zwischen unabhängigen Werkzeugen reduzieren.
Das System erweiterbar halten
Weitere Instrumente ergänzen, wenn eine offene und wartbare Schnittstelle verfügbar ist.

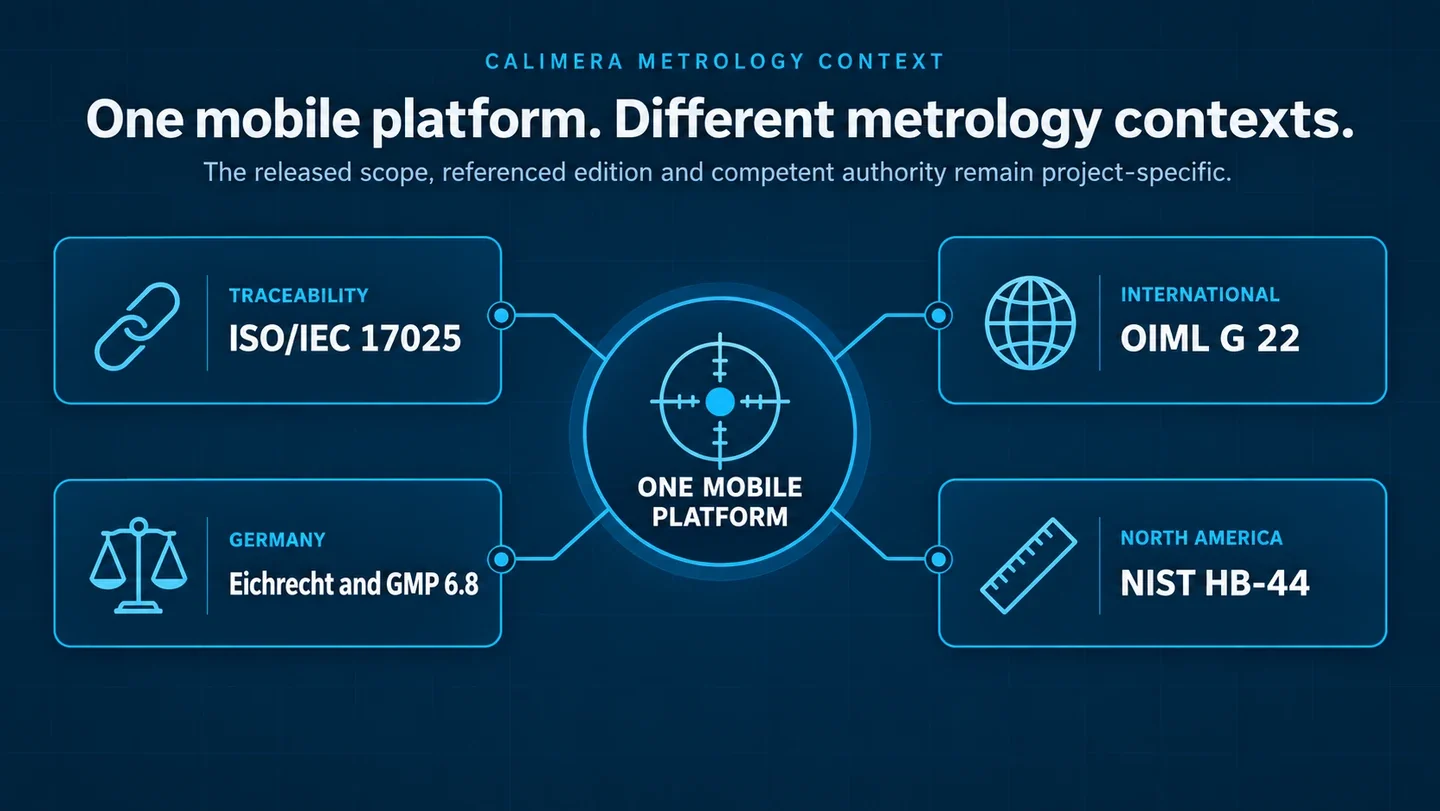

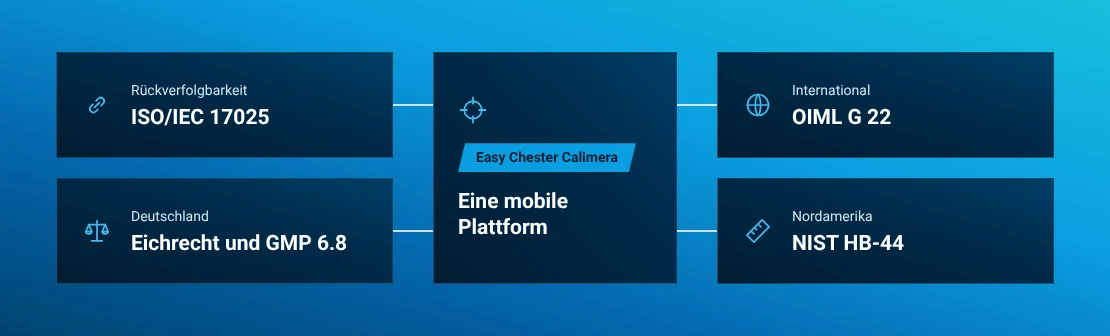

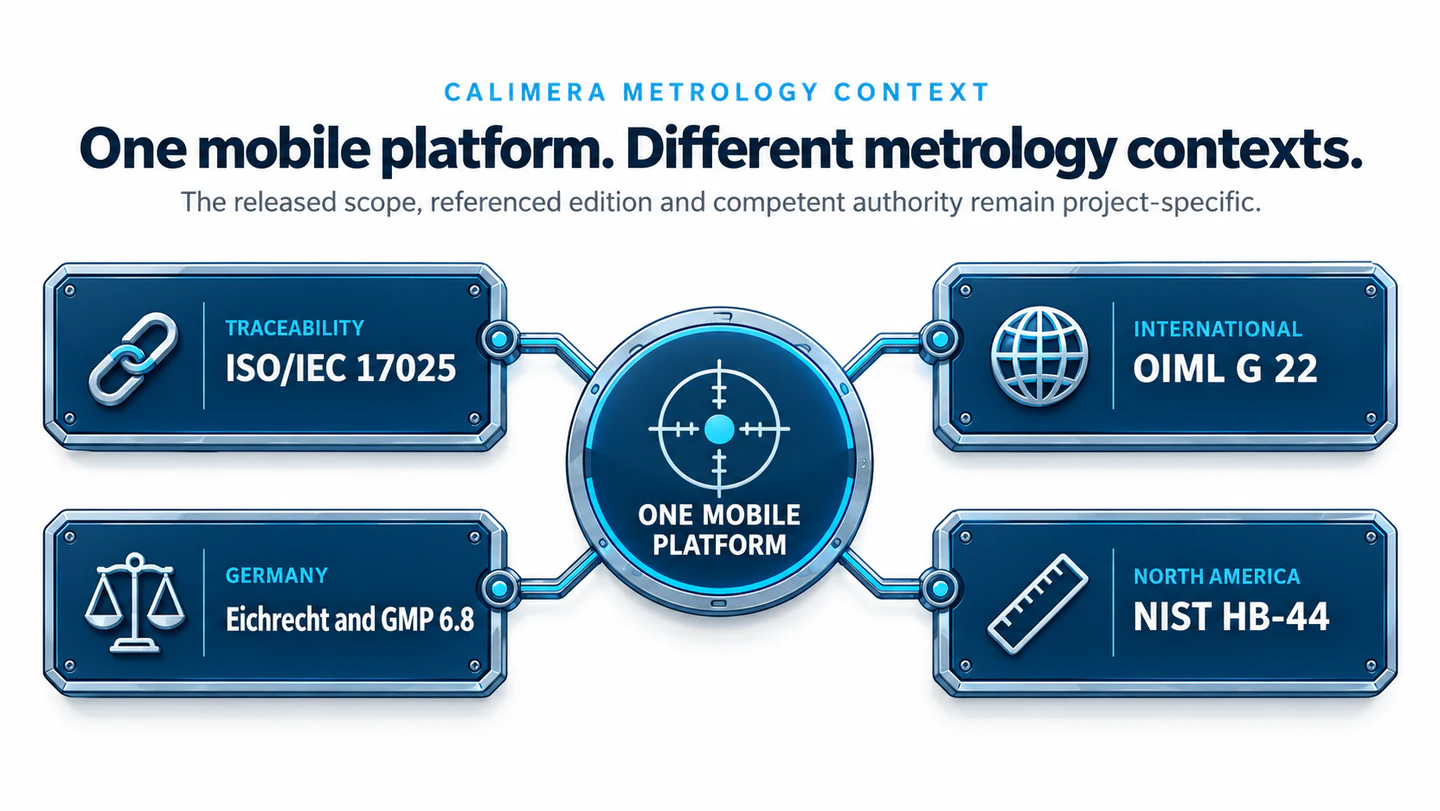

Normen und eichrechtlicher Kontext
Den metrologischen Rahmen für den Zielmarkt konfigurieren
Calimera stellt den technischen Messablauf bereit. Freigegebenes Verfahren, Referenzkette, Messunsicherheit, behördliche Anforderungen und rechtliche Anerkennung bleiben marktspezifisch.
ISO/IEC 17025
ISO/IEC 17025 gilt für das Kalibrierlabor und seinen akkreditierten Umfang, nicht pauschal für die Hardware.
OIML G 22
Relevante metrologische Leitlinie für Ladeeinrichtungen für Elektrofahrzeuge, angewandt nach freigegebener Ausgabe und Projektumfang.
Eichrecht und VDE-Kontext
- VDE-AR-E 2418-3-100
- REA-Dokument 6-A
- IEC 62053-41
- VDE/GMP 6.8
NIST-Kontext
- NIST Handbook 44
- NIST Handbook 130
- Projektspezifische Anforderungen der Bundesstaaten und Behörden
Keine einzelne Produktkonfiguration, kein Bericht und keine Akkreditierungsaussage erfüllt automatisch jedes nationale Verfahren. Entscheidend bleiben der freigegebene Systemumfang und die Entscheidung der zuständigen Behörde oder des Labors.
Einsatzplanung
Die mobile Plattform auf Zugang, Nutzlast und Betriebsumgebung abstimmen
Das Fahrzeug ist Teil des Messsystems. Lastmodule, Kühlung, Belüftung, Versorgung, Kabelführung, Massenverteilung, Bedienzugang und Schutz müssen gemeinsam ausgelegt werden.
Calimera kann als mobiles Servicesystem, integriertes Transporter- oder Pickup-Labor, Anhängerlösung oder kontrollierter stationärer Laboraufbau eingesetzt werden.

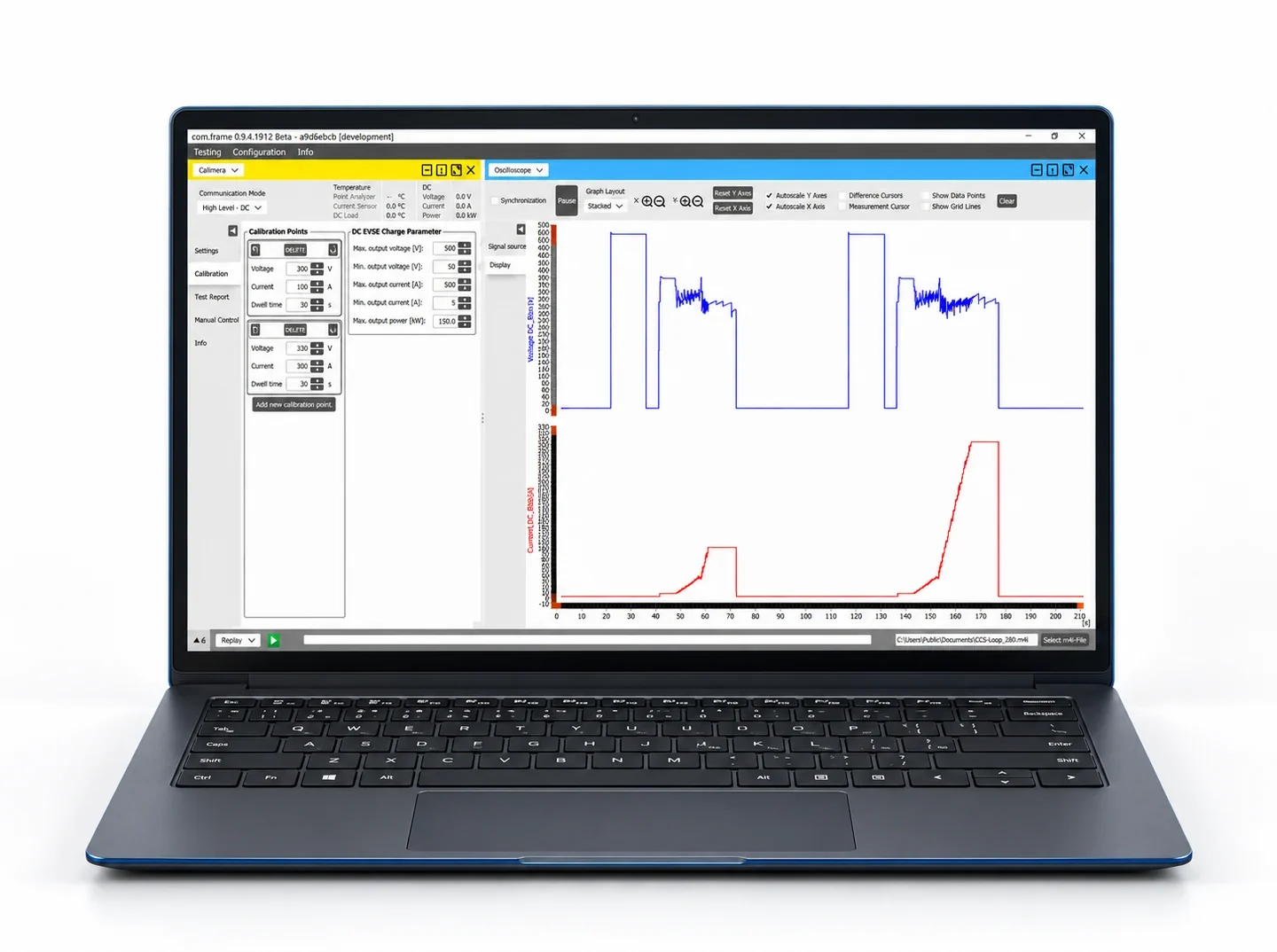

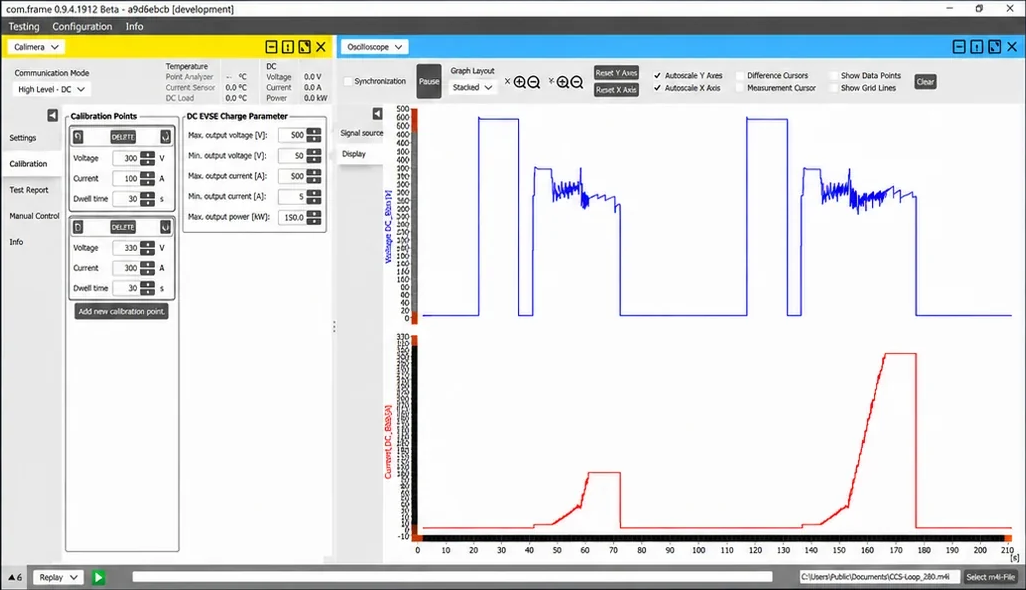

Software und Berichterstellung
Die Software hält Messung, Prüfprogramm und Bericht in einem kontrollierten Ablauf zusammen
Calimera verknüpft den aktiven Prüfpunkt mit aktuellen Spannungs- und Stromwerten, Referenz- und EVSE-Daten, Kennungen, Diagnosen und dem abschließenden Kalibrierprotokoll.
Geführte Einrichtung
Schnittstelle, Messgerät, Lastmodus und Zielbetriebspunkte vorbereiten.
Synchronisierte Erfassung
Referenz- und Ladestationswerte für dasselbe Intervall aufzeichnen.
Diagnosen und Ereignisse
Ladekommunikation, Status und relevante Abweichungen erhalten.
Strukturierter Bericht
Ein zuordenbares Ergebnispaket für den freigegebenen Ablauf erstellen.
Eine Methode für Feldeinsatz, Labor und Produktion.
Nutzen Sie die kontrollierte Messkette für geplante Vor-Ort-Kalibrierungen, Prüfungen nach Servicearbeiten und die Entwicklung von Laborverfahren. Mobile Institute können sie zur installierten Infrastruktur bringen; Produktionskonfigurationen verbinden die Calimera-GUI und ein geeignetes AC- oder DC-Leistungsmessgerät mit Easy Chester EOL oder EOL HPC.
Das vollständige System konfigurieren
Das EVSE-Kalibriersystem auf die freigegebene Messaufgabe abstimmen
Calimera ist keine fest vorgegebene Stückliste. Eine sinnvolle Konfiguration beginnt mit Ladestationsportfolio, Betriebspunkten, metrologischem Rahmen und Nachweisanforderung.
Die vollständige Kalibrierkette konfigurieren, nicht nur die herausgestellte Leistung
Ladetechnologie
Betriebsbereich
Metrologieumfang
Last + Kühlung
Mobilität
Nachweise
Häufig gestellte Fragen
FAQ zu Easy Chester Calimera
Maßgeblich für das endgültige System bleiben das freigegebene Angebot, der Kalibrierumfang und die Marktzulassung.
Warum eine geregelte Last statt eines Fahrzeugs verwenden?
Calimera nutzt geregelte reale Last und Referenzmessung, um gewählte Betriebspunkte innerhalb seines konfigurierten Bereichs wiederholbar zu machen. Ein Fahrzeug folgt Batteriezustand, Temperatur und Ladekurve. Fahrzeug und Adapter können deshalb nicht jeden für eine vollständige metrologische Prüfung benötigten Spannungs-/Strombetriebspunkt frei reproduzieren.
Die PTB-Präsentation erläutert diese Einschränkung und stellt fest: „Benötigen ein voll-ausgestattetes Labor an der Ladeeinrichtung“.
Die zulässige Methode hängt von der Aufgabe ab: Kalibrierung, Eichung und Befundprüfung verfolgen unterschiedliche Zwecke. GM-P 6.8 sieht den verfahrensspezifischen Fahrzeugeinsatz für eine Befundprüfung vor; dies ist kein allgemeines Verbot fahrzeugbasierter Prüfungen. Das geltende Verfahren bestimmt die erforderlichen Prüfpunkte und etwaige zulässige Ausnahmen.
Was ist Easy Chester Calimera?
Es ist ein mobiles EVSE-Kalibriersystem für die rückführbare Kalibrierung vor Ort und die metrologische Verifikation installierter AC- und DC-Ladeinfrastruktur.
Warum eine Ladestation vor Ort kalibrieren?
Die Ladestation bleibt in ihrer realen elektrischen, thermischen und betrieblichen Umgebung. Die vollständige Messkette wird an den Ort gebracht, an dem Energie abgegeben wird.
Welche Ladetechnologien können unterstützt werden?
Veröffentlichte Konfigurationen decken CCS1, CCS2, CHAdeMO, NACS, AC Typ 1 und AC Typ 2 ab. Die genauen Steckverbinder und Protokollversionen hängen vom freigegebenen System ab.
Was unterscheidet Standard- und Boost-Modus?
Der Standard-Modus ist für länger haltbare Betriebspunkte über etwa 30 bis 60 Minuten vorgesehen. Der Boost-Modus unterstützt kurze Hochstrompunkte für bis zu 3 Minuten. Die endgültigen Werte hängen von Konfiguration und Bedingungen ab.
Welcher DC-Betriebsbereich ist veröffentlicht?
Die veröffentlichten Referenzinformationen nennen 150 V bis 1.000 V DC, bis zu 500 A im Referenzumfang sowie beispielhafte Konfigurationen mit 40, 130 und 260 kW. Diese Angaben sind keine universell gleichzeitig oder dauerhaft geltenden Grenzen.
Kann Calimera 400-V- und 800-V-Ladesysteme abdecken?
Ja. Der veröffentlichte Spannungsbereich soll typische Ladetechnik mit 400 V und 800 V abdecken. Erforderlicher Strom, Leistung und Haltezeit müssen separat spezifiziert werden.
Planung des Vor-Ort-Ablaufs
Das Werkzeug anhand der Servicefrage auswählen.
Installierte EVSE, erforderliche Prüfung, Standortbedingungen und Ergebnisformat beschreiben.
Easy-Chester-Produktrollen
Calimera wählen, wenn die Energiemessung die Entscheidung bestimmt
Die Easy-Chester-Plattform trennt Kalibrierung, Inbetriebnahme, Produktion und Hochleistungsproduktion, weil jede Aufgabe andere Nachweise benötigt.
Calimera
Rückführbarer Referenzvergleich, kontrollierte Betriebspunkte und ein Kalibrierprotokoll.
Absicherung vor OrtUltimate
Inbetriebnahme, Sicherheit, Funktion, Service, Reparatur und wiederkehrende Inspektion.
ProduktionEOL
Wiederholbare End-of-Line-Funktions-, Kommunikations- und Parameterverifikation.
EOL HPC
Hochleistungsproduktionszellen mit Last, Kühlung, Sicherheitslogik und Rückverfolgbarkeit.
Wissen zur EVSE-Kalibrierung
Den Messumfang für die Verifikation mit realer Last planen.
Geregelte Last, Betriebspunkte und die Messkette verstehen, die für einen wiederholbaren Ablauf zur EVSE-Kalibrierung und -Verifikation erforderlich sind.
